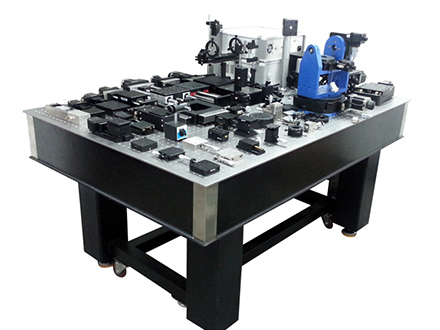

— 实验室光学平台平板 —
ABOUT US邮箱:sales@bjwn.cn
手机:13811284812
电话:010-61509982
地址:大厂检验认证产业园6号南楼
特点:● 标准台面,厚度100/200/300mm ● 采用专业级精密阻尼减振器,比起标准阻尼隔振垫,隔振性能进一步大幅提高 ● 固有频率最小可达5Hz ● 科研级(精密级)阻尼隔振光学平台 技
产品详情
特点:● 标准台面,厚度100/200/300mm
● 采用专业级精密阻尼减振器,比起标准阻尼隔振垫,隔振性能进一步大幅提高
● 固有频率最小可达5Hz
● 科研级(精密级)阻尼隔振光学平台
技术指标:
● 台面结构:三层夹心结构
● 台面:4~6mm厚铁磁不锈钢
● 台面内部支撑:钢制井字形蜂窝状支撑结构
● 底面:4~6mm厚碳钢,表面喷黑塑处理
● 侧板:内层碳钢板,外层为黑色铝塑板,四角用不锈钢钢板包角
● 厚度:100/200/300mm,详见选型表
● 平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
● 隔振材料:精密型专业阻尼减振器和标准阻尼隔振垫
● 固有频率:<5~8Hz,大幅领先于普通阻尼隔振平台
● 支架:整体焊接式支架,带高度调整机构和脚轮,方便移动和调整。
● 台面加支架总高度800mm,总高度可调范围:-20~+20mm
● 孔距:25mm×25mm
● 孔径:M6
● 重量:100mm厚台面约:120Kg/m2 200mm厚台面约:140Kg/m2 300mm厚台面约:167Kg/m2
说明:
整体高度800mm, 分为台面和支架两部分。 台面厚度根据尺寸设计为:100/200/300mm, 具有很好的硬重比和刚性。上台面采用精密磨削工艺, 台面的平面度达到0.02 ~0.05mm/600mm×600mm, 台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便 安装各类位移台和调整架。 支架采用整体焊接式四或六支撑结构,支撑腿上方采用精密阻尼减振器,下方采用标准阻尼隔振垫。具有非常优秀的隔振性能,大幅领先于普通阻尼隔振平台。 支架带可升降高度机构和脚轮,方便移动和调整。 该系列产品属于科研级(精密级)阻尼隔振光学平 台。
产品型号 |
长-宽-高 |
备 注 |
WN03VD1200x800x100 |
1200-800-800 |
4支撑 M6螺孔孔距25mm |
WN03VD1500x1000x200 |
1500-1000-800 |
4支撑 M6螺孔孔距25mm |
WN03VD1800x1200x200 |
1800-1200-800 |
4支撑 M6螺孔孔距25mm |
WN03VD2000x1000x200 |
2000-1000-800 |
4支撑 M6螺孔孔距25mm |
WN03VD2000x1200x200 |
2000-1200-800 |
4支撑 M6螺孔孔距25mm |
WN03VD2000x1500x200 |
2000-1500-800 |
4支撑 M6螺孔孔距25mm |
WN03VD2400x1200x200 |
2400-1200-800 |
4支撑 M6螺孔孔距25mm |
WN03VD2400x1500x200 |
2400-1500-800 |
4支撑 M6螺孔孔距25mm |
